전원불량 구엑박 수리
희원이아빠
2016. 9. 18. 11:28
안녕하세요!

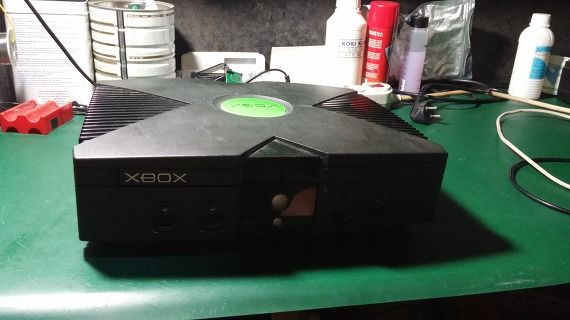

오늘 작업할 기기는 전원이 안들어오는 구엑박 수리 입니다.
전원을 넣었을시 아무반응이 없습니다.

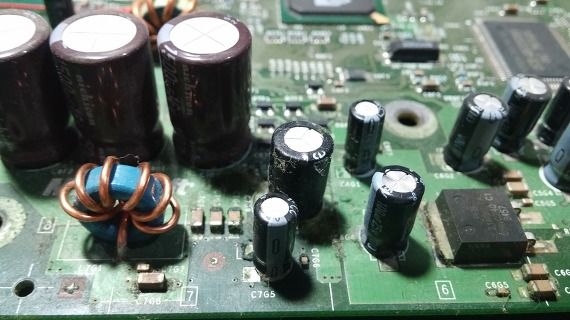

분해후 슈퍼콘덴서 부분을 확인하니 누액이 심하게 일어났습니다.

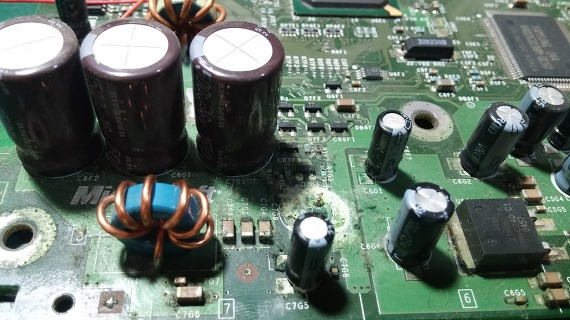

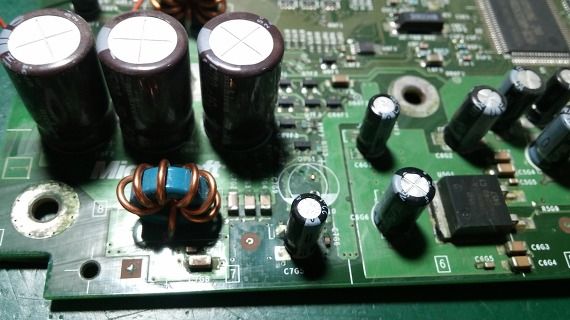

슈퍼콘덴서 제거후 보드의 모습 입니다.
누액을 전부 청소해 주고요

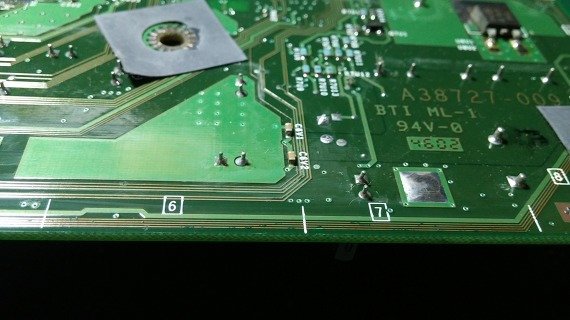

후면부 패턴들이 누액으로인해 많이 손상 되었습니다.

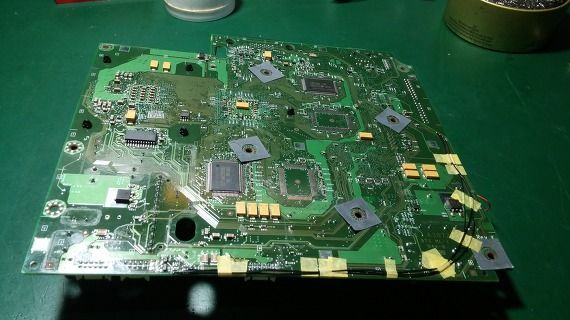

테스터기로 전부 확인후 끊어진 패턴들과 소자들을 전부 수리해 줍니다.

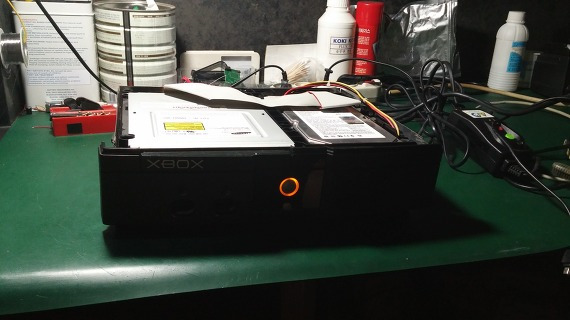

그후 가조립후 전원과 작동을 테스트 해주고요

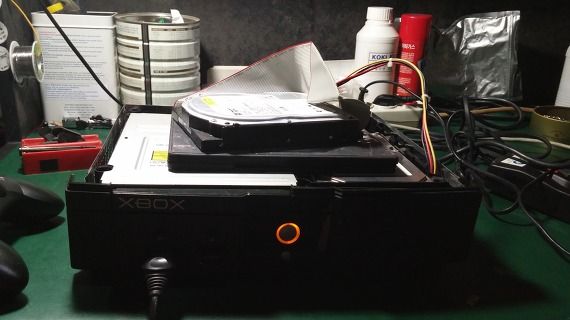

재개조를 위한 하드를 물려줍니다.

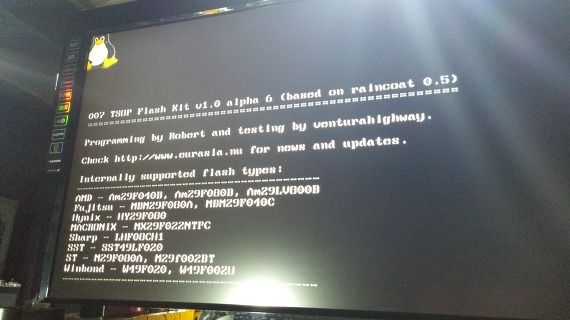

1.1버전이라 TSOP작업을 실시 하였습니다.

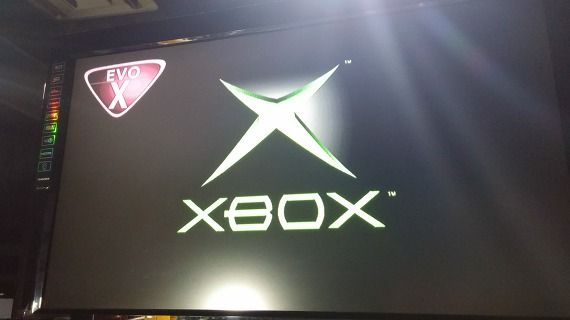

바이오스 플래싱이 완료되면 하드를 셋팅해주고 작업을 마무리 합니다.
